自動ボトル充填機の仕組み詳細ガイド

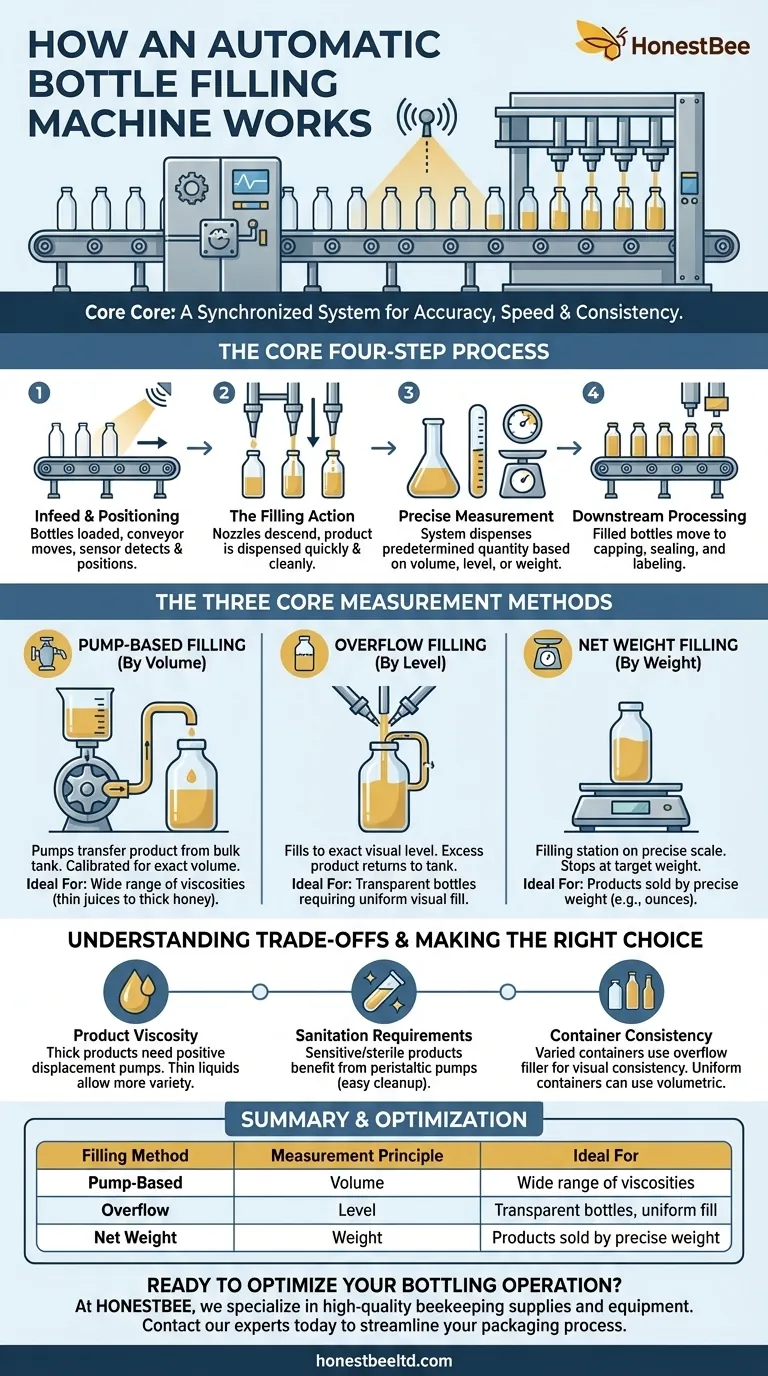

自動ボトル充填機は、いくつかの重要なステップを自動化することで、容器への液体充填プロセスを合理化します。まず、清潔なボトルがベルトコンベヤーで充填ゾーンに運ばれ、センサーがボトルの存在を検知します。これがトリガーとなり、機械がボトルへの液体の分注を開始する。充填段階に続いて、ボトルはキャッピングとシーリングのために後続のステーションに移される。さらに清潔なボトルが充填エリアに運ばれ、このサイクルが繰り返される。蜂蜜ボトル充填機のように、シリンダー・ピストン機構を使って液体を吸い込み、吐出する機械もある。これらの機械は、正確なシャットオフバルブ付きの充填ノズルを使用し、所定の値で充填を停止します。この工程では、ベルトコンベヤーシステムが、充填、キャッピング、ラベリングの各段階で容器のスムーズな移動を保証します。

主なポイントを説明します：

コンベアベルトシステム：
- コンベヤーベルトは、自動ボトル充填機の基本的なコンポーネントです。機械内のステーションからステーションへボトルを搬送する主要な手段として機能します。
- ボトルの連続的かつ効率的な流れを確保し、手作業を最小限に抑え、こぼれや破損のリスクを低減します。
センサー検知：
- センサーは、充填エリア内のボトルの存在を検出するために戦略的に配置されています。
- ボトルが検出されると、センサーが充填機構を作動させ、ボトルへの液体の分注を開始します。
- この自動検出システムにより、正確で一貫した充填が保証され、エラーを最小限に抑え、効率を最大化します。
液体ディスペンサー
- 液体ディスペンシングシステムは、希望する量の液体を正確かつ効率的にボトルに充填する役割を担っています。
- このシステムは通常、液体をボトルに放出するノズルまたは一連のノズルから構成されています。
- 分注プロセスは多くの場合、プログラマブルロジックコントローラー（PLC）またはその他の自動システムによって制御され、正確で一貫した充填量を保証します。
キャッピングとシーリング
- ボトルが充填された後、キャッピング・密封ステーションに移される。
- このステーションでは、キャップが自動的にボトルに装着され、漏れや汚染を防ぐために密封される。
- キャッピングとシーリングの仕組みは、使用するキャップやボトルの種類によって異なるが、一般的には圧力やトルクをかけてキャップを固定する。
往復運動（特定の機械）：
- 一部の充填機、特に蜂蜜のような粘性のある液体用に設計された充填機は、往復運動機構を利用している。
- この機構は、シリンダーとピストンシステムを採用して負圧を発生させ、液体をシリンダー内に引き込み、ボトル内に押し出す。
- この方式は、濃い液体を扱い、正確な分注を行うのに効果的です。
正確なシャットオフバルブ
- 正確な充填を保証するため、ボトル充填機は精密なシャットオフバルブを備えた充填ノズルを使用しています。
- これらのバルブは所定の充填レベルで液体の流れを止めるように設計されており、過充填を防ぎ、すべてのボトルで一貫性を確保します。
- シャットオフバルブは通常、電子的に制御され、正確な調整と信頼性の高い性能を可能にします。
自動制御システム：
- ボトル充填プロセス全体は、自動制御システム（通常はPLC）によって管理・調整される。
- PLCはセンサーを監視し、分注機構を制御し、機械内のボトルの動きを調整します。
- この自動化により、シームレスで効率的な充填プロセスが保証され、人の介入を最小限に抑え、スループットを最大化します。

総括表

コンポーネント	機能
コンベアベルト	充填ステーション間でボトルを搬送し、連続的な流れを確保します。
センサー検知	ボトルの存在を検知し、液体吐出プロセスを開始します。
液体ディスペンス	指定された量の液体をボトルに正確に充填します。
キャップとシール	充填されたボトルに自動的にキャップを装着し、密封します。
シャットオフバルブ	適切な液位で正確に液体の流れを止めることにより、過充填を防ぎます。
自動制御システム	すべての機械機能を管理・調整し、シームレスなオペレーションを実現します。
